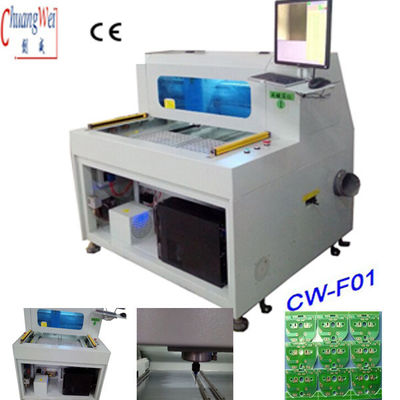

PCB Router Depaneling لصناعة الكمبيوتر بدقة محور 0.001mm

PCB Depaneling لصناعة الكمبيوتر بدقة محور 0.001 مم

المعدات


مغزل ومغزل مورنينج ستار
CCD: الكاميرات الصناعية Sony 520 line
العدسة: Computar EX2C
برغي: واردات برغي الكرة الأرضية الدقيقة TBI
الدليل: توسيع HIWIN سكة التوجيه الخطية المستوردة
المحرك: سلسلة JiaBao LCF
بطاقة I / O CONTRONL CARD: HFC PCI-9074
بطاقة تحكم السائق: HFC PCI-9074
بطاقة الإدخال / الإخراج: PCI-9074-64pcs / -38pcs
تنظيف ثابت: سلسلة STATIC-ST401A
الكمبيوتر: RMC-8401 / 6113LP4 / 300ATX / 8651VNA / P4 2.8G 2CPU (S) / 1G DDR / 80G)
واجهة الجهاز: AOC LCD17 "، ماوس لوجيتك

البرمجيات


نظام التحكم: Windows XP Professional (Service3، v.3244)
عملية واجهة المستخدم الرسومية: نظام التشغيل Windows XP الصيني
تحرير البرنامج: مضمنة
نظام الرؤية: تعويض CCD AOTU

نظام التحكم: إصدار F 1.0.2

معايير الأداء

إجمالي
الأبعاد (عرض * عمق * ارتفاع): 1220 مم * 1450 مم * 1420 مم
الوزن: 550 كجم
إزاحة الارتفاع: 60 ~ 110 ملم
مناور
نوع المحرك: سلسلة JiaBao
إمكانية التكرار: 0.001 مم
منطقة عمل المحور (الحد الأقصى): 680mm * 360mm * 50mm
محطة عمل
تثبيت ثنائي الفينيل متعدد الكلور: معياري ، تخصص
تحميل / تفريغ ثنائي الفينيل متعدد الكلور: يدوي
حجم ثنائي الفينيل متعدد الكلور (الحد الأقصى): 322 مم * 322 مم
سمك ثنائي الفينيل متعدد الكلور (الحد الأقصى): 5 مم
التثبيت
تثبيت الصلابة: قياسي
تثبيت التثبيت: الآلات
محرك المغزل
القوة: ٤٠٠ واط
المغزل: 50000 دورة في الدقيقة / دقيقة
الحماية: تبريد ذاتي / بالرياح
تغيير القاطع: التخصص
القدرة على التوجيه
سرعة القطع (القصوى): 100 مم / ثانية
سرعة القيادة (القصوى): 3000 مم / ثانية
دقة القطع: 0.01 مم
نظام الشفط
قوة الفراغ: 2.2KW AC 380V
فراغ راسيا
خدمات
الطاقة: 2.2KW AC380V
إمداد الهواء: 2 ~ 5 كجم / سم 2

برمجة


تحرير البرنامج: مضمنة
تحرير الوظيفة: خط ، قوس ، دائري ، منحنى حرف U
تخزين البرنامج: HDD
نظام الرؤية: SONE color CCD
إزاحة قاطع الطحن: تلقائي
إعداد الفراغ: تلقائي
شاشات العملية
Iindicator: Iindicator آلة الدولة
فحص الأداة: عمر أداة الكشف التلقائي ، واستخدام اختبار الوقت
حماية المحرك: لديك وظيفة حماية من الحرارة الزائدة والحمل الزائد والجهد المنخفض
فحص التحميل الزائد للمحرك: هل لديك حمل زائد ، الخط طبيعي ، وظيفة حماية الجهد المنخفض
الوقت القابل للاستخدام للأداة: عمر أداة الكشف التلقائي ،
إحصاء البيانات: نموذج اللوحة المنفصلة ، العد المنفصل ، طرق العد المتنوعة
سجل الأخطاء: يسجل البرنامج تلقائيًا جميع ذاكرة الإنذارات الخاصة بالآلات
ثالثا.صحة
دقة المحور: 0.001 مم
دقة القطع: 0.1 مم
رابعا.أمان
حماية منطقة العمل: مع أربعة حماية مختومة
مستشعر الباب: مستشعر التبديل الجزئي لباب الأمان الأمامي والخلفي (اختياري)
زر التوقف الضرورة


 3. وصف الوظيفة

1) تجعل صورة التكبير X10 البرمجة أسهل وتزيد من دقة ضبط النقاط

2) طاولتان منزلقتان توفران حركة داخلية وخارجية في وقت واحد لتقليل وقت القطع من أجل إنتاجية أفضل.

3) نظام إزاحة AUTO MARK: يمكن لصورة CCD فحص ومحاكاة المسار أو التوجيه لتقليل الأخطاء غير الضرورية قبل القطع

4) يرفع بت التوجيه تلقائيًا ويتحول إلى النقطة المبرمجة التالية ثم يقطع لإطالة عمر بت التوجيه

5) تصميم صناعة باب السلامة

6) يمكن لصورة CCD فحص ومحاكاة المسار أو التوجيه لتقليل الخطأ غير الضروري قبل القطع

4.تطبيق
